Calage carton pour boitier électronique

Une nouvelle problématique de calage sur mesure a été soulevée par notre client. Son métier de concepteur-fabricant de matériels électroniques le contraint à développer des emballages adaptés aux produits et aux enjeux de ses clients. C’est ainsi qu’un calage 100 % carton a été conçu pour son produit.

Notre client nous a exposé différentes problématiques liées à son marché aéronautique, exigeant de son fournisseur, un produit bien protégé tout en limitant au strict minimum les déchets d’emballage.

Nous avons eu pour mission de concevoir un emballage avec calage intégré pour le transport de son produit : un boitier électronique. Ce boitier disposant d’un écran et d’un câble de raccordement présentait plusieurs aspects fragiles.

Après réflexion, nous avons exclu la mousse comme dispositif de calage et avons opté pour une solution 100 % carton ondulé, permettant de respecter le cahier des charges du client final.



Calage à plat

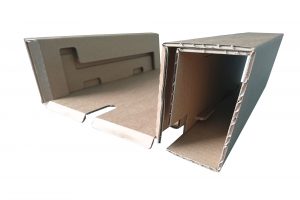

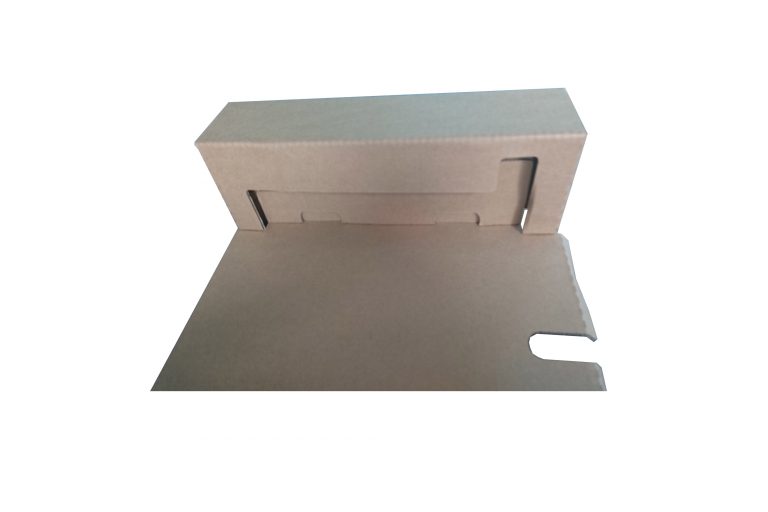

Calage en cours de montage
Calage monté

Ce calage a été pensé pour accueillir le boitier électronique et le caler, par son câble de raccordement et sa base. L’écran a ainsi été espacé des faces extérieures de l’emballage et protégé des chocs.

Le produit, une fois placé dans son calage est conditionné dans une boite à oreilles (Fefco 0427), fabriquée en double cannelure.

Cette qualité a été sélectionnée pour résister aux chocs subis dans le transport, grâce aux grammages lourds composant la matière.

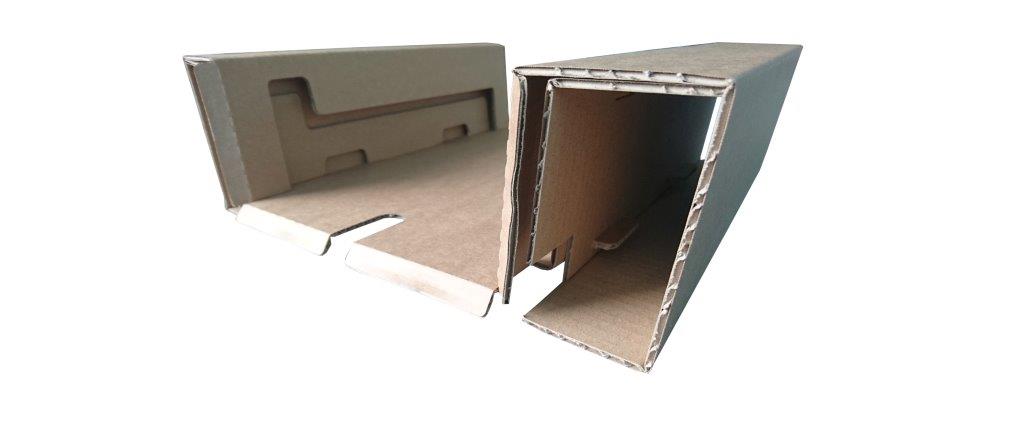

Calage en cours de montage

Remarquons sur cette image, la découpe adaptée au calage par le pied (base du boitier) et par le dispositif d’alimentation. Fabriqué en simple cannelure, ce calage découpé est livré à plat et se monte assez facilement par encliquetage.



EDC Transmouss poursuit sa mission de conseil et de recherche auprès des industriels, notamment du secteur de l’électronique, en développant les emballages pour produits fragiles les plus adaptés à vos problématiques.

Ici, c’est une solution sur-mesure d’emballage avec calage intégré écologique qui a été développée par notre bureau d’études.
