Calage carton sur mesure

Calage sur mesure

Vous souhaitez protéger efficacement votre produit des chocs ? Choisissez nos solutions de calage carton sur mesure.

Caler votre produit, c’est d’abord analyser sa nature, sa composition, son conditionnement et son parcours lors du transport afin de définir la solution optimale. En partant d’une page blanche, nous définissons votre besoin et vous répondons par une offre technico-économique calculée au plus juste.

Notre bureau d’études est à votre écoute pour définir les caractéristiques optimales de votre calage carton sur mesure.

Vous pouvez visualiser ces calages spécifiques réalisés actuellement pour nos clients.

Par ailleurs, nous produisons régulièrement des calages normalisés que nous adaptons aux dimensions et contraintes de vos produits : les croisillons, les repliés, les coins carton.

Les croisillons

Les Croisillons

Les croisillons sont un exemple de calage sur mesure, étudiés et adaptés en fonction du produit à protéger. Ils conviennent parfaitement pour la protection des flacons, des bouteilles.

Fabriqués en simple ou double cannelure, nos croisillons sont livrés non montés.

Nous vous proposons de répondre à vos besoins en croisillons, en commençant par étudier vos produits et suremballages, afin d’imaginer la solution la plus adaptée à vos attentes.

Les repliés carton

Calage sur mesure

Très utilisé pour le calage, le replié est une plaque en carton ondulé sur laquelle nous ajoutons des rainurages et/ou découpes, permettant des plis et encliquetages de la plaque sur elle-même. Ainsi, elle est une solution idéale au calage et à la protection de vos produits.

Le replié carton est fabriqué sur mesure. Il s’adapte à la demande par ses dimensions et ses formes à la protection demandée par notre clientèle.

Nos différents ateliers nous permettent de vous proposer également des repliés avec mousse pour un calage très résistant, adapté aux produits fragiles.

Les ronds et coins carton

Ronds carton

Nos capacités de production nous permettent de vous proposer des découpes particulières en carton ondulé permettant un calage spécifique.

Les coins cartons peuvent être équipés de pattes de fermeture permettant le montage sans colle ni adhésif.

Exemples de réalisations de calage sur mesure


Boite découpée avec calage carton et mousse

Notre client, créateur d’objets nous a sollicité une nouvelle fois pour nous confier le projet de ses emballages pour boites et vases en céramique.

Il a été question d’allier les deux matières que nous transformons, à savoir le carton ondulé et la mousse.
Découvrons !

Boite découpée avec calage mousse

Notre solution vise ici à emballer et protéger des boites en céramique fabriquées en deux parties. Ainsi l’architecture monobloc souhaitée par le client est celle d’une boîte découpée conçue à partir d’un FEFCO 470, format idéal pour les boites de hauteur significative.

La boite est fabriquée en double cannelure extérieur Kraft pour plus de solidité et de résistance aux écarts de température et d’humidité. Une fois montée, elle accueille deux calages mousse qui servent de maintien aux deux éléments des boites.

Boite decoupée calage mousse petite boite

Le même emballage que ci-dessus permet d’accueillir le petit modèle de boite en céramique d’épaisseur et de largeur identique, grâce à l’utilisation des calages latéraux en carton ondulé.

Le produit doit être préalablement installé dans ses calages mousse latéraux, puis insérés dans l’emballage carton dont lequel on installe des cales de compensation 100% carton, 100% recyclable.

Ainsi, notre client bénéficie d’une solution agile pour expédier ses produits de petite ou de grande longueur dans les mêmes calages mousse et le même emballage carton.

Boite avec calage intérieur mousse zoom

Arrêtons-nous quelques instants sur les calages mousse polyéthylène, transformés spécialement pour les produits de cette gamme, adaptés à ce marché grâce à leurs empreintes sur mesure.

Boite avec calage intérieur mousse

Ici, nous pouvons observer une déclinaison du premier emballage, appliqué au produit « vase ». Celui-ci étant plus fragile, d’autres protections complémentaires sont envisageables, notamment le capitonnage sur toutes les faces de l’emballage.

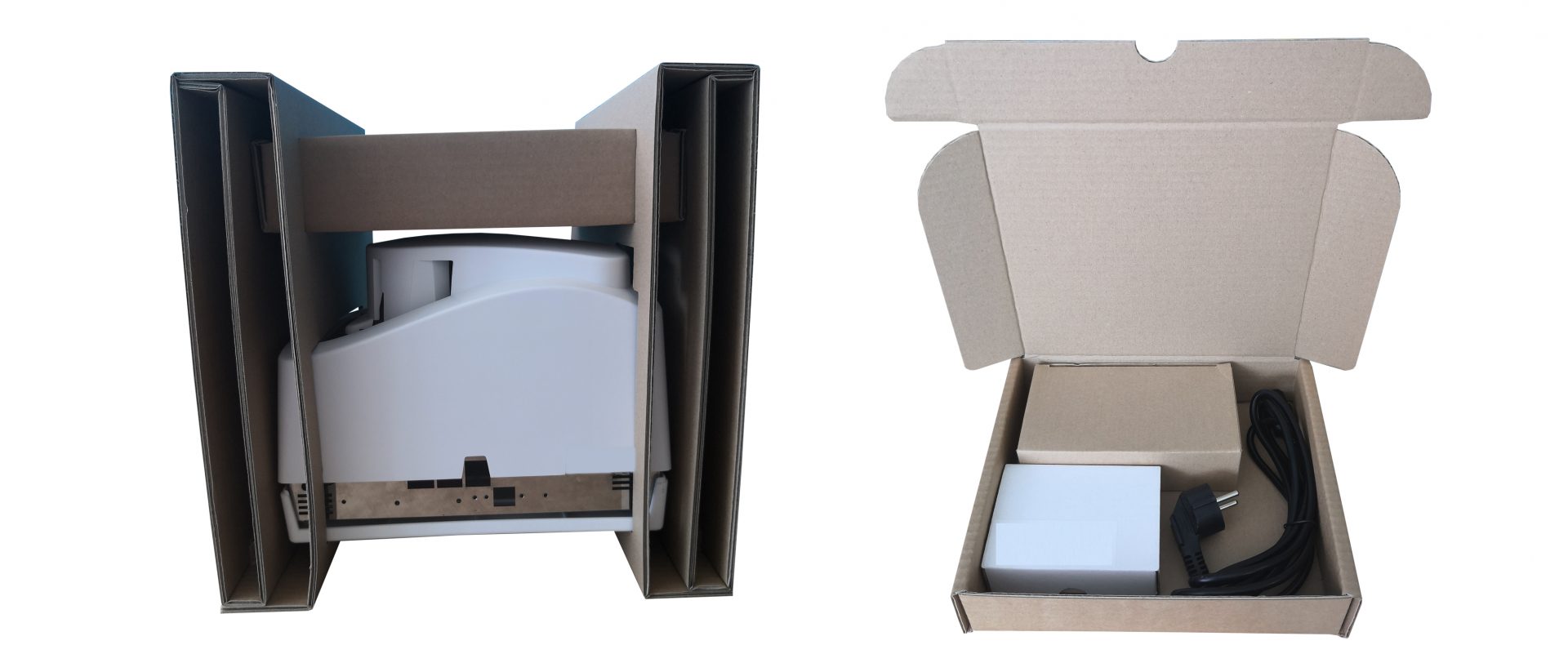

Calage carton personnalisé pour machines

Calage réalisé sur mesure pour une machine à haute valeur ajoutée. Découvrez !

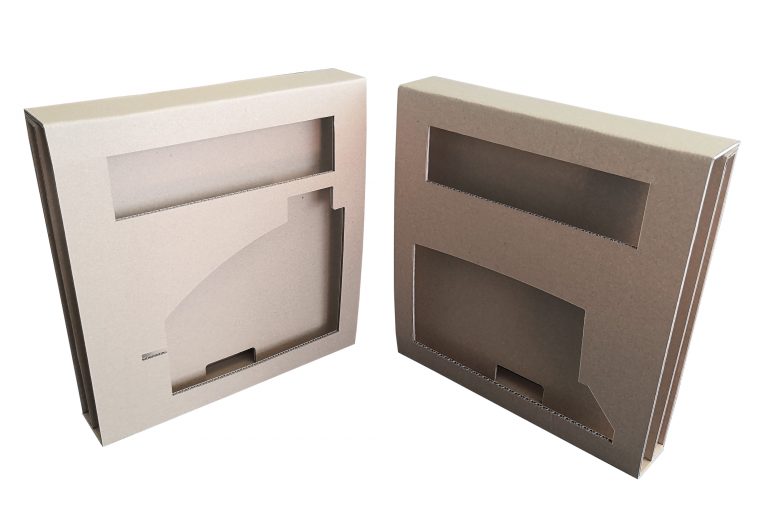

D’après les dimensions du produit à protéger, nous avons développé plusieurs calages sur mesure avec empreintes. Fabriqués à partir de plaques en carton ondulé dont la qualité a été sélectionnée, nous les transformons grâce à nos outils de découpe.

Nous travaillons d’abord sur plan, puis en séance de prototypage avant de réaliser un essai avec le produit ou de faire parvenir le calage prototypé.

Toute découpe nécessitant un outillage sur mesure, nous proposons systématiquement un prototype de validation à nos clients.

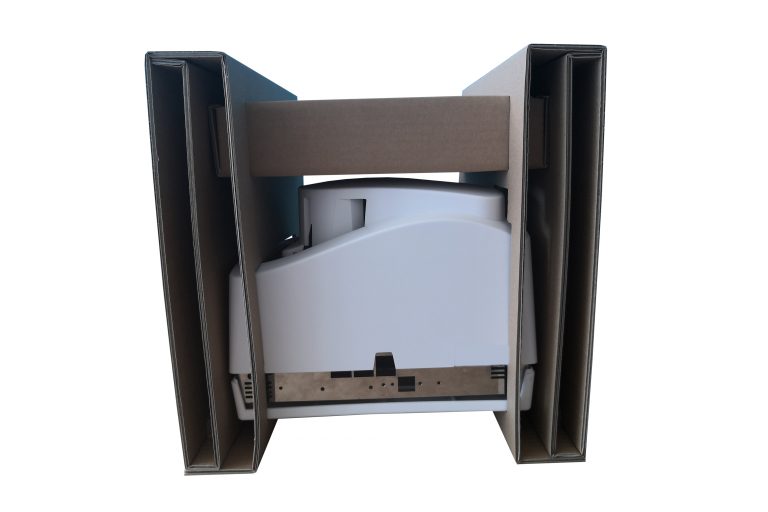

Les calages ont été conçus pour une fermeture à l’aide de patte de verrouillage ne nécessitant pas d’adhésif. Ils sont livrés à plat et montés par les opérateurs de nos clients. Une fois assemblés, ils permettent à la machine d’être protégée sur les partie latérales. Elle est maintenue et isolée des faces de la caisses carton afin de limiter tout choc latéral.

Un replié carton complémentaire est ensuite emboîté dans les calages afin de lien l’ensemble. Une fois assemblé, il assure la tenue du dispositif tout au long de l’expédition du produit.

La machine et son calage sont ensuite glissé dans une caisse américaine sur mesure fournie comme complément évident du calage développé. Fabriquée en double cannelure et dotée de rabats normaux, elle est le suremballage sur mesure adapté au calage.

A partir d’un format de machine et de ses particularités, nous avons étudié et développé chronologiquement :

  • un calage adapté à son architecture et à sa fragilité
  • un suremballage adapté au calage développé

L’ensemble est parfaitement maintenu et peut désormais être expédié sans craintes.

Calage technique


Calage carton pour boitier électronique

Calage carton électronique monté

Découvrez l’exemple d’un calage 100 % carton conçu pour notre client.

Une nouvelle problématique de calage sur mesure a été soulevée par un concepteur-fabricant de matériels électroniques contraint à développer des emballages adaptés aux produits et aux enjeux de ses clients.

Notre client nous a exposé différentes problématiques liées à son marché aéronautique, exigeant de son fournisseur, un produit bien protégé tout en limitant au strict minimum les déchets d’emballage.

Nous avons eu pour mission de concevoir un emballage avec calage intégré pour le transport de son produit : un boitier électronique. Ce boitier disposant d’un écran et d’un câble de raccordement présentait plusieurs aspects fragiles.

Après réflexion, nous avons exclu la mousse comme dispositif de calage et avons opté pour une solution 100 % carton ondulé, permettant de respecter le cahier des charges du client final.



Calage à plat

Ce calage a été pensé pour accueillir le boitier électronique et le caler, par son câble de raccordement et sa base. L’écran a ainsi été espacé des faces extérieures de l’emballage et protégé des chocs.

Le produit, une fois placé dans son calage est conditionné dans une boite à oreilles (Fefco 0427), fabriquée en double cannelure.

Cette qualité a été sélectionnée pour résister aux chocs subis dans le transport, grâce aux grammages lourds composant la matière.



Calage en cours de montage

Remarquons sur cette image, la découpe adaptée au calage par le pied (base du boitier) et par le dispositif d’alimentation. Fabriqué en simple cannelure, ce calage découpé est livré à plat et se monte assez facilement par encliquetage.



EDC Transmouss poursuit sa mission de conseil et de recherche auprès des industriels, notamment du secteur de l’électronique, en développant les emballages pour produits fragiles les plus adaptés à vos problématiques.

Ici, c’est une solution sur-mesure d’emballage avec calage intégré écologique qui a été développée par notre bureau d’études.

N’hésitez pas à parcourir nos solutions de calage sur mesure en visitant nos pages WEB et nous solliciter pour un développement.




Boîte à oreilles avec calage intégré pour expédier des flacons.

Boite à oreilles avec calage intégré

EDC Transmouss poursuit son activité d’étude et de production d’emballages carton pour produits fragiles. Notre réalisation porte sur la création d’une boîte à oreilles sur mesure afin de protéger un lot de flacons fragiles.

Notre client nous a sollicité avec un nouveau projet et de nombreuses questions quant à la protection optimale de ses produits : des flacons.

Lors de notre premier échange, nous avons compris son besoin : protéger ses flacons dans un emballage économique permettant une parfaite présentation du produit étiqueté.

Après réflexion, nous avons orienté l’étude sur une boîte découpée à oreilles (Fefco 0427) et avons proposé un calage à intégrer.

Boite à oreilles et calalge à intégrer

Cet emballage composé de deux éléments (la boîte à oreilles et le calage) est fabriqué en découpe à l’aide d’un outil sur mesure permettant la découpe des deux éléments. Ainsi, la transformation est optimisée en limitant les chutes.

Remarquons que le calage dispose de parties décortiquées et de volets battants assurant l’accueil et le calage des flacons.

Boite à oreilles avec calage

Une fois conditionnés, les flacons sont parfaitement calés. Ceci évite les chocs entre flacons et les chocs avec les parois extérieurs.

La boite à oreilles vient se refermer sur les flacons calés et permet une fermeture précise et qualitative de l’emballage, grâce aux oreilles.

Boîte à oreilles avec calage pour flacons

Ici, nous vous présentons une déclinaison de cette boite découpée avec calage intérieur, de forme carrée. Idéale pour la présentation de produit, elle est une forme qui séduira certains.

Outre la forme carrée ou rectangulaire, la boîte à oreilles est un emballage pratique et efficace pour des produits fragiles, dès lors qu’elle est dotée d’un calage intérieur.

EDC Transmouss propose également de personnaliser vos emballages, notamment vos boites à oreilles : format, qualité, papier extérieur, impression.

Nous sommes à votre écoute et vous proposons nos boîtes à oreilles. Impression 1, 2 couleurs ou numérique.

Nos réalisations calage sur mesure

Découvrez des exemples de calage sur mesure conçus et fabriqués pour nos clients :

moteur vélo

avril 2023

Calage carton pour moteur électrique

Découvrez notre solution de calage sur mesure pour moteur électrique

CALAGE TRIANGULAIRE

janvier 2022

Emballage 100% carton pour luminaires

Découvrez notre nouvelle solution d’emballage pour luminaire. Fragile !!!

Emballage parfum avec calage

novembre 2021

Calage d'un coffret en microcannelure blanc

Découvrez notre calage sur mesure en microcannelure 100% blanche pour coffret de parfum
