Etui carton en croix

Les étuis en croix

Vous souhaitez protéger des produits de grandes dimensions et d’une hauteur faible, optez pour nos étuis en croix sur mesure.

Le carton ondulé est une formidable matière à façonner, adaptée aux emballages de transport et façonnable pour les produits aux dimensions hors normes. Certains secteurs d’activités comme l’imprimerie, la PLV, le conditionnement, l’édition, ou encore la logistique ont un besoin fréquent d’étuis en croix. Ceux-ci protègent lesdits produits des chocs durant leur expédition.

L’étui en croix est fabriqué sur mesure en simple ou double cannelure, particulièrement adapté au conditionnement des produits de faible épaisseur ou à hauteur variable.

Nos étuis en croix sont livrés à plat. L’utilisateur place le produit en son centre est débute le montage. Il referme les rabats et s’assure de la fermeture de l’emballage à l’aide d’adhésif.
A noter que la fermeture par bande adhésive est réalisable en fonction des volumes.

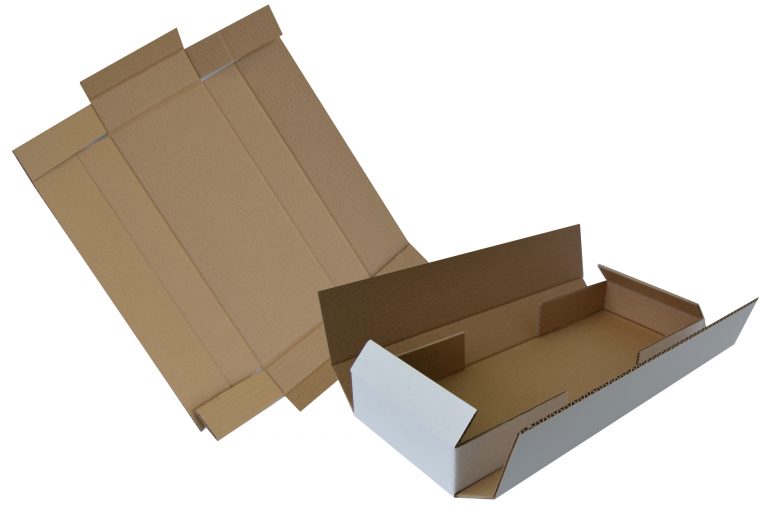

L’étui en croix sur mesure ci-dessus est fabriqué dans une qualité de carton ondulé disposant d’une couverture en papier Kraft Blanc. Cet aspect extérieur permet à notre client d’expédier ses supports à ses clients de l’industrie pharmaceutique.

Les étuis en croix sur mesure

Un étui en croix est fabriqué à partir d’une plaque carton dont nous sélectionnons la qualité en fonction de vos besoins et contraintes logistiques. Nous réalisons vos étuis en croix selon les codes FEFCO 401, 412, 409 et pouvons leur ajouter des rabats, du calage et d’autres spécificités. En fonction des méthodes de fabrication, il est parfois nécessaire de fabriquer un outil spécifique impliquant une participation aux frais.

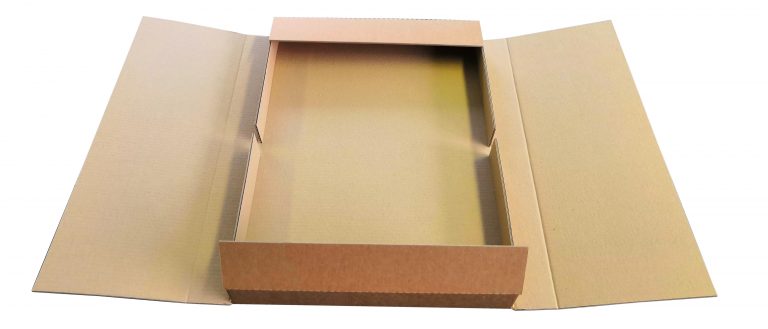

Cet étui en croix en carton ondulé est doté de rabats doubles (Fefco 0412) permettant une protection renforcée, notamment dans les angles. Le produit est ici doublement protégé des chocs subis pendant la chaîne logistique.

Fabriqué sur mesure, l’étui en croix s’adapte exactement aux dimensions du produit à conditionner.

Exemple de réalisations personnalisées d'étuis en croix

étui en croix Fefco 0412 réalisé sur mesure

Etui 0412 à plat

Dans le cadre de ses expéditions, notre client a sollicité notre expertise pour définir la solution d’emballage 100% recyclable de « balances connectées ».

Au démarrage du projet, nous avons imaginé une solution adaptée aux dimensions du produit. Ici, les balances connectées sont de sections rectangulaires et de faible hauteur, ce qui n’est pas adapté à une caisse américaine (caisse carton – Fefco 0201)

Nous avons opté pour un emballage appartenant à la famille des étuis en croix en carton ondulé, dit Fefco 0412.

Etui Fefco 0412

Fabriqué à partir d’une plaque de carton ondulé, l’étui en croix est un emballage « monobloc », extrêmement simple au montage et parfaitement adapté aux épaisseurs peu importantes, aux faibles hauteurs.

Ainsi, nos balances connectées sont emballées dans cet étui en double cannelure, dont les angles sont renforcés.

Un étui en croix plus classique (Fefco 0401) aurait pu être proposé mais il aurait eu une résistance plus faible dans les angles que nous souhaitions éviter en sélectionnant le Fefco 0412. Ce dernier dispose de rabats complémentaires qui viennent recouvrir les angles et mieux protéger les produits des chocs.

Ils se replient avant les petits rabats extérieurs et sont idéaux pour des produits lourds ou fragiles.



Etui Fefco 0412 fermé

Cette solution intègre également deux calages complémentaires :

  • un replié carton permettant de caler une face arrondie du produit
  • une plaque intercalaire protégeant de la face supérieure

Une fois refermé, notre balance connectée est parfaitement protégée par plusieurs épaisseurs de carton ondulé.

Nos solutions d’étuis en croix sont personnalisables et déclinables tant au niveau des dimensions, des découpes, de l’impression.

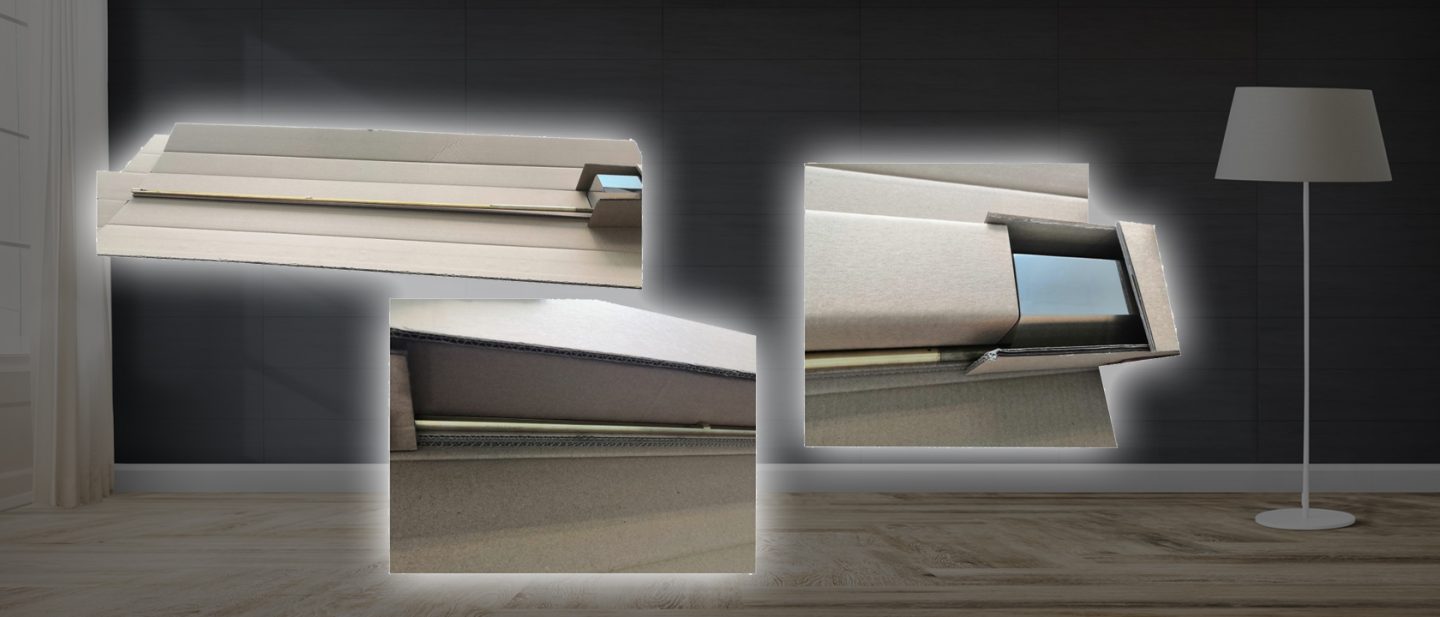

Emballage long pour luminaire

Notre client, un fabricant de luminaire français, a sollicité notre bureau d’études pour solutionner sa problématique d’expédition :
– Envoyer un pied de lampadaire d’1.3m de long, d’une forme longiligne et déséquilibrée.

Après réflexion, la solution choisie est un emballage long, sur la base d’un étui en croix à angles renforcés (Fefco 412).

Découvrons.

Emballage long 6 1

Le pied de luminaire à emballer dispose d’une architecture déséquilibrée que nous devions traiter. Il est composé d’une base octogonale et volumineuse de 10 kilogrammes et d’une tige longue de plus d’un mètre. La complexité était de trouver le bon compromis entre l’utilisation de la matière et la protection du produit.

On remarque ici le pied, déposé sur l’étui.

Emballage long 2

Remarquons le début d’utilisation de l’étui en croix à angles renforcés, fabriqué à partir de plaques de carton ondulé en double cannelure fabriquée en France. Le pied est déposé et le montage de l’emballage débute.
Les angles permettent d’assurer une protection périphérique du pied, sans aucun vide, empêchant le mouvement du produit lors de l’expédition.

La tige métallique est bien trop à l’aise dans cet emballage long, c’est pourquoi nous proposons en complément de l’étui, un calage intérieur permettant de maintenir la tige métallique sur une des parois de l’étui. Ainsi, le calage intérieur, dit « replié carton » évite à la tige un mouvement risquant de perforer l’emballage.

Une fois le replié carton positionné, l’opérateur de conditionnent peut alors replier les angles puis les rabats qui ont été conçus recouvrants. A l’aide d’adhésif, l’étui est définitivement fermé et peut être expédié.

Cette architecture renforce la solidité de cet emballage long pour luminaire et évite les coups de cutter qui risquerait de rayer le produit, notamment au niveau du pied.
